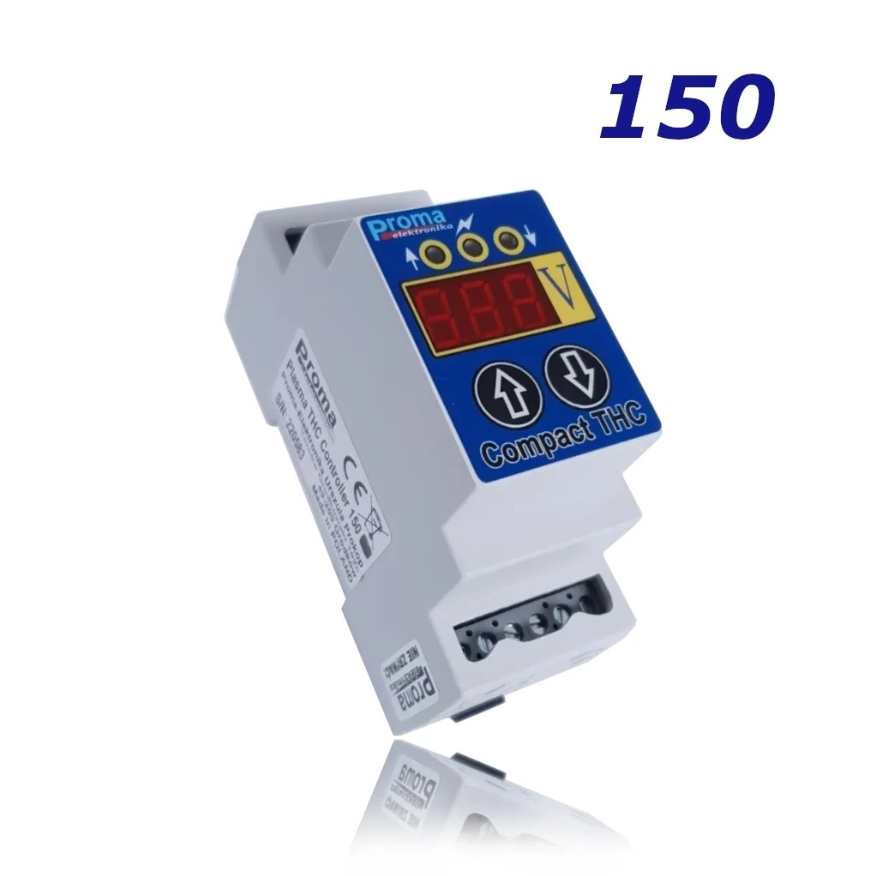

Compact THC 150 – Contrôleur de Hauteur de Torche Plasma (Up/Down / ARC OK)
55.000 DA
Le Compact THC 150 est un contrôleur automatique de hauteur pour torche plasma. Il génère les signaux Up/Down et ARC OK afin de piloter l’axe Z et maintenir une distance optimale entre la torche et le matériau pendant la découpe plasma.
Description
Le Compact THC 150 (Torch Height Controller) est un dispositif électronique conçu pour les machines CNC à découpe plasma. Il surveille la tension d’arc et ajuste automatiquement la hauteur de la torche pour garantir une coupe de haute qualité, même sur des matériaux non plans.
Fonctionnement et avantages
-
Détection automatique de l’arc principal et contrôle des signaux Up/Down selon les variations de tension.
-
Sorties relais : Up, Down, ARC OK (activation lors de l’arc).
-
Diviseur de tension intégré (rapport 1:50) pour lecture sûre de la tension d’arc, même élevée.
-
Filtration des parasites HV / HF pour protéger l’électronique.
-
Interface avec les systèmes CNC populaires (Mach3, LinuxCNC, etc.).
Spécifications techniques clés
| Paramètre | Valeur |
|---|---|
| Alimentation | 7 – 35 V DC eagleplasma.com+3proma-elektronika.com+3Garage Fab USA LLC+3 |
| Plage de mesure de tension | 30 – 300 V DC (capacité d’accepter jusqu’à 1000 V DC dans certaines conditions) |
| Sorties | Relais : Up / Down / ARC OK Hardware CNC |
| Protection HV / HF | Oui, séparation pour filtrage des surtensions |
| Diviseur intégré | Rapport 1:50 |
| Poids & dimensions (approx.) | ~ 130 g, dimensions ~ 33 × 89 × 65 mm |
| Fréquence de commutation / durée de vie des relais | ~ 500 millions de cycles (sous condition de charge) |
| Montage | Rail DIN ou montage standard selon boîtier |
Installation & raccordement
-
Placez le THC aussi près que possible à la source plasma, avec des câbles courts pour minimiser les interférences.
-
Assurez-vous que la machine est correctement mise à la terre pour éviter les chocs ou dommages électroniques.
-
Connectez les bornes de mesure d’arc à la source plasma, puis reliez les relais Up/Down à l’axe Z de votre contrôleur CNC.
-
Le THC se calibre au démarrage (affiche “thc” animé puis valeur de tension)
-
Réglez les paramètres : hystérésis (HYS), délai (d-t), seuil de tension arc (H-U), etc.
Précautions & sécurité
-
Le THC manipule des voltages pouvant être dangereux. L’installation doit être faite par une personne qualifiée.
-
Ne pas toucher les bornes sous tension.
-
Il est strictement interdit de modifier le circuit interne du produit (risque de dommages ou d’accident).
Cas d’usage & compatibilité
-
Idéal pour les machines CNC à plasma nécessitant un contrôle automatique de la torche.
-
Convient pour des matériaux non roulés ou des surfaces légèrement inclinées.
-
Compatible avec Mach3, LinuxCNC, CNConv, etc.
Avantages pour l’utilisateur
-
Améliore la qualité de coupe (réduction des bavures, meilleure constance)
-
Protège les consommables de la torche
-
Adaptabilité à divers systèmes CNC
-
Facilité d’installation grâce au diviseur intégré
