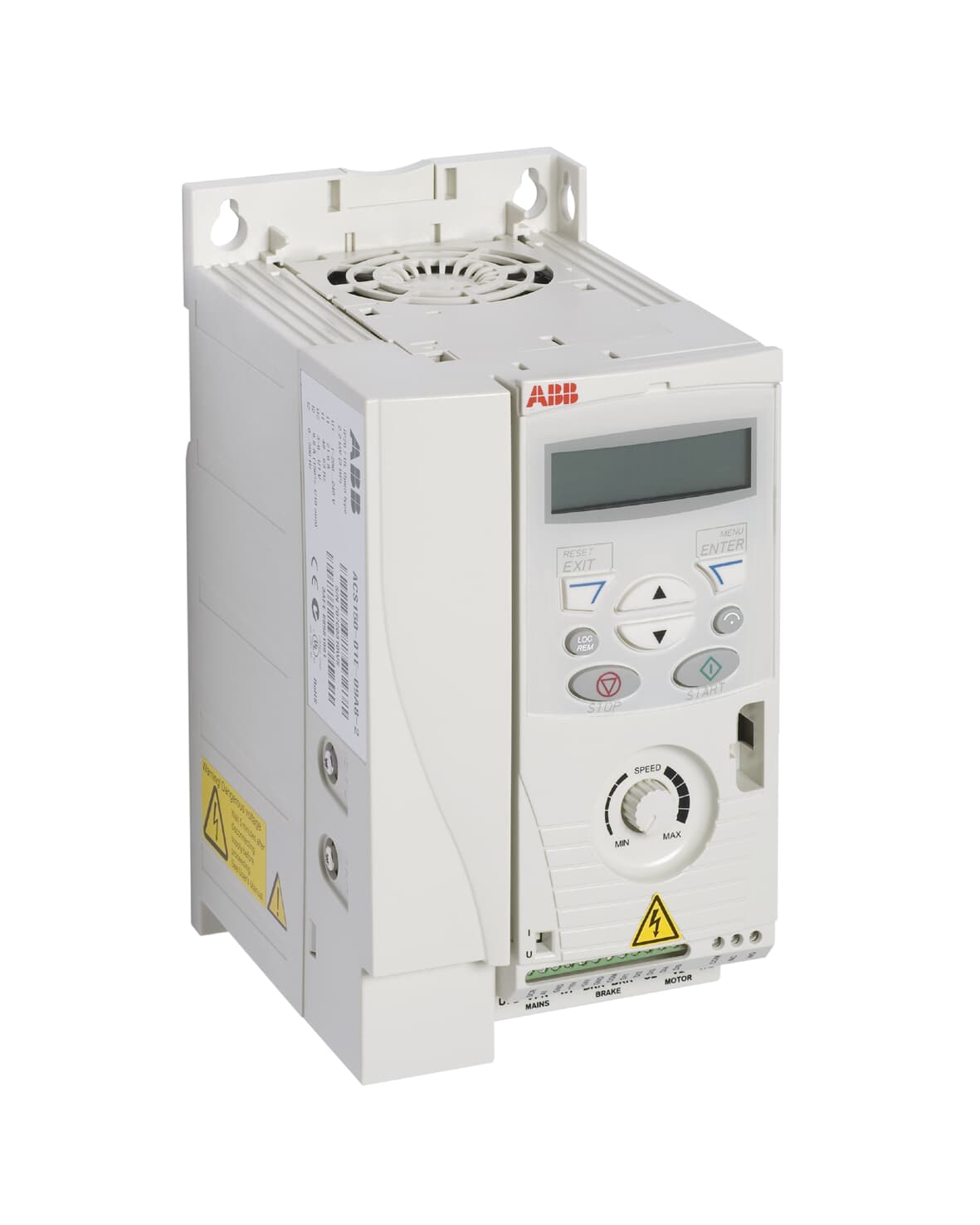

ACS150-01E-07A5-2

Description

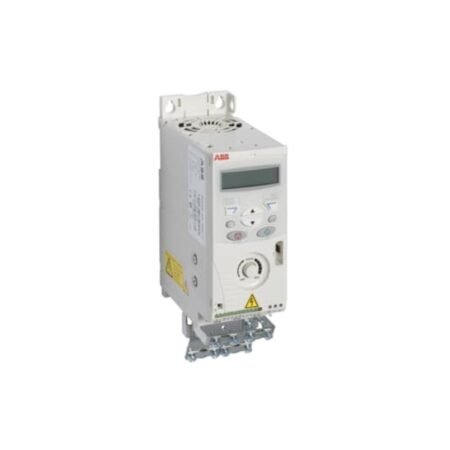

Variateur ABB ACS150 $1,5\text{ kW}$ Mono $230\text{ V}$ : La Maîtrise de la Conversion Monophasée/Triphasée

est l’outil indispensable pour transformer une alimentation électrique domestique ou d’atelier en une source de courant triphasé variable. Sous la référence $\text{ACS150-01E-07A5-2}$, cet appareil compact et robuste permet aux professionnels, aux artisans, et aux bricoleurs avertis d’utiliser des moteurs triphasés d’une puissance allant jusqu’à $1,5\text{ kW}$ là où seul le monophasé est disponible. Ce variateur ABB ACS150 se distingue par sa facilité d’installation (Plug and Play) et l’intégration de fonctionnalités avancées, éliminant ainsi le besoin de composants externes coûteux.

INDUSTRIALE

Le principal défi rencontré par les utilisateurs d’équipements industriels de faible puissance est l’absence de réseau $400\text{ V}$triphasé. L’$\text{ACS150-01E-07A5-2}$ répond directement à ce besoin en convertissant la tension $230\text{ V}$ monophasée en une tension $230\text{ V}$ triphasée. Cette conversion permet non seulement de démarrer des moteurs puissants, mais surtout de réguler leur vitesse avec une précision remarquable, ouvrant la voie à des applications auparavant inaccessibles.

(https://library.e.abb.com/public/64d5309ee5ed40e5a2559ead3c74abb8/FR_ACS150_QISG_A_A3.pdf?x-sign=6BdxT%2BKvi%2FurbeMNnVRU4ZjJTW1nTILqgTvS%2FtyRTHI2SqP48VPIkxVZ3B3qTQrJ)

Caractéristiques Techniques Détaillées du ACS150-01E-07A5-2 : Les Avantages du $1,5\text{ kW}$



Ce variateur de fréquence ABB $1,5\text{ kW}$ est conçu pour garantir des performances optimales dans des conditions d’utilisation variées. Comprendre ses spécifications est essentiel pour s’assurer qu’il corresponde parfaitement à votre application.

Puissance et Courant Nominal du Variateur Monophasé



• Puissance de sortie : $1,5\text{ kW}$ (ou $2\text{ CV}$). Il est impératif de ne pas dépasser cette limite pour garantir la longévité du variateur.
• Courant de sortie : $7,5\text{ A}$. Ce courant est suffisant pour piloter en toute sécurité la majorité des moteurs $1,5\text{ kW}$couplés en triangle ($230\text{ V}$).

Gestion de l’Alimentation et de la Sortie du $230\text{ V}$ Mono

L’appellation Mono $230\text{ V}$ dans le variateur ABB ACS150 $1,5\text{ kW}$ indique clairement l’entrée : une seule phase de $230\text{ V}$. La sortie, elle, est triphasée ($3\times 230\text{ V}$), garantissant un fonctionnement optimal et réversible du moteur. La plage de fréquence s’étend de $0$ à $500\text{ Hz}$, permettant un contrôle allant d’un ralenti très lent à des vitesses bien supérieures à la fréquence nominale de $50\text{ Hz}$.

Fonctionnalités Intégrées : La Valeur Ajoutée du Variateur ABB ACS150



Ce variateur ABB n’est pas un simple convertisseur ; il est livré avec des fonctions qui simplifient l’installation et améliorent la performance de votre application.

Hacheur de Freinage et Régulation PID sur l’ACS150

1. Hacheur de Freinage Intégré : L’intégration d’un hacheur de freinage est un avantage majeur du $\text{ACS150-01E-07A5-2}$. Cette fonction permet de dissiper l’énergie générée par le moteur lors d’une décélération rapide. Cela est crucial pour les applications à forte inertie, comme les volants ou les broches de machine-outil, où un arrêt rapide est nécessaire.
2. Régulateur $\text{PID}$ : Le contrôleur $\text{PID}$ (Proportionnel, Intégral, Dérivé) permet au compte-tour numérique de devenir un véritable contrôleur de processus. Il peut maintenir automatiquement une variable physique (niveau d’eau dans une pompe, température dans un ventilateur, ou pression) à un point de consigne précis en ajustant la vitesse du moteur.

Interface et Communication de ce Convertisseur $1\Phi /3\Phi$

L’interface de l’$\text{ACS150}$ est conçue pour l’opérateur :

• Potentiomètre en Façade : Un bouton rotatif intégré permet d’ajuster la vitesse du moteur en un tour de main, sans avoir besoin d’un pupitre de commande externe.
• Panneau de Commande Basique : Il offre un accès facile aux paramètres de base pour une mise en service rapide.
• Entrées/Sorties Standard : Le variateur dispose des connecteurs nécessaires pour les entrées numériques ($\text{MARCHE/ARREˆT}$), les entrées analogiques (capteurs), et les sorties relais.

Applications Pratiques du Variateur ABB $1,5\text{ kW}$ Mono $230\text{ V}$



Le Variateur ABB ACS150 $1,5\text{ kW}$ Mono $230\text{ V}$ est la pièce maîtresse d’une variété de systèmes :

• Ateliers et Bricolage : Faire fonctionner une scie à ruban, un compresseur, ou une petite machine à bois triphasée sur une alimentation domestique standard.
• Pompage et Filtration : Utilisé pour réguler le débit dans les petites pompes industrielles ou les systèmes de filtration, en utilisant la fonction $\text{PID}$.
• Ventilation : Assurer une ventilation et un chauffage/refroidissement modulés, en ajustant la vitesse du ventilateur en fonction de la température ambiante.
• Convoyage : Permettre un démarrage progressif et un arrêt contrôlé des petits systèmes de convoyage dans les lignes de production.



Exigences de Câblage Cruciales (Couplage $\Delta$ pour $230\text{ V}$)



Pour garantir la sécurité et le bon fonctionnement du variateur ABB ACS150 $1,5\text{ kW}$, il est essentiel de respecter une règle de câblage spécifique :

• Le moteur triphasé doit être un modèle $230/400\text{ V}$ capable d’être couplé en triangle ($\Delta$) à $230\text{ V}$. Le variateur ne peut pas produire du $400\text{ V}$ triphasé à partir du $230\text{ V}$ monophasé. Si le moteur est câblé en étoile ($Y$), il ne fonctionnera pas correctement ou verra ses performances divisées par 3​.

En choisissant l’$\text{ACS150-01E-07A5-2}$, vous optez pour la qualité et l’expertise d’ABB, un variateur de vitesse reconnu pour sa fiabilité et sa durée de vie, parfait pour toutes vos applications $1,5\text{ kW}$ nécessitant une conversion $1\Phi /3\Phi$.
